Module Cobra GPR

  • GPR
  • Radar
Contact us for pricing
Contact us for pricing

Programme de validation de concept

Remote Robotic aide les équipes des entreprises et du secteur public à valider des solutions robotiques avancées — drones, UGV, ROV, systèmes d'amarrage et capteurs — grâce à un programme pratique de preuve de concept (POC).

Conçu pour les services publics, la sécurité publique, les mines, l'énergie et les grandes organisations industrielles qui ont besoin de clarté, de retour sur investissement et de certitude opérationnelle avant d'investir.

Apprenez-en davantage et postulez
Autonomie jusqu'à 12 heures
Indice de protection IP67
Échantillonnage en temps réel : Oui (32 000 piles/s)
Profondeur de pénétration : jusqu’à environ 120 m
Options de fréquence : 52 MHz / 80 MHz / 124 MHz
Mode de déploiement : GPR terrestre et aéroporté
`

Le Cobra Plug-In GPR est un système radar de pénétration de sol à haute profondeur conçu pour les investigations souterraines profondes dans les domaines de la géophysique, de l'ingénierie et de l'environnement. Il intègre la technologie d'échantillonnage en temps réel (RTS), la compatibilité avec les antennes monostatiques, le fonctionnement sans fil et une conception compacte et légère, garantissant ainsi des performances fiables même sur des terrains difficiles et en configuration aéroportée ou aérienne.

TAPER

Monocanal avec antenne non blindée

PARAMÈTRES DE FRÉQUENCE

Fréquence centrale :

  • SE-40 : 52 MHz
  • SE-70 : 80 MHz
  • SE-150 : 124 MHz

Bande passante opérationnelle :

  • SE-40 : 15–105 MHz (bande passante de 90 MHz)
  • SE-70 : 20–140 MHz (bande passante de 120 MHz)
  • SE-150 : 20–280 MHz (bande passante de 260 MHz)

PARAMÈTRES D'ÉCHANTILLONNAGE

Méthode d'échantillonnage :Échantillonnage en temps réel (RTS) avec empilement matériel élevé
Échantillons par analyse :512 par trace
Fréquence d'échantillonnage :2 560 échantillons/seconde
Vitesse de numérisation :5 scans/s
Exemple de sortie :données brutes numériques 16 bits

Plage de temps par échantillon :

  • SE-40 : 1600 ns
  • SE-70 : 1600 ns
  • SE-150 : 800 ns

CAPACITÉ DE PROFONDEUR

Jusqu'à 20 à 30 mètres (selon les propriétés du sol)

FORMAT DES DONNÉES

Format de données géophysiques SEGY standard (.sgy) avec géolocalisation des traces

PARAMÈTRES ENVIRONNEMENTAUX

Température de fonctionnement :–20°C à 50°C
Humidité:Non spécifié
Protection contre les infiltrations :IP67

PARAMÈTRES MÉCANIQUES

Dimensions (L × l × H) :

  • SE-40 : 200 × 15 × 21 cm
  • SE-70 : 139 × 15 × 21 cm
  • SE-150 : 92 × 22 × 22 cm

Poids:

  • SE-40 : 5,2 kg
  • SE-70 : 4,9 kg
  • SE-150 : 4,6 kg

BATTERIE ET ​​ALIMENTATION

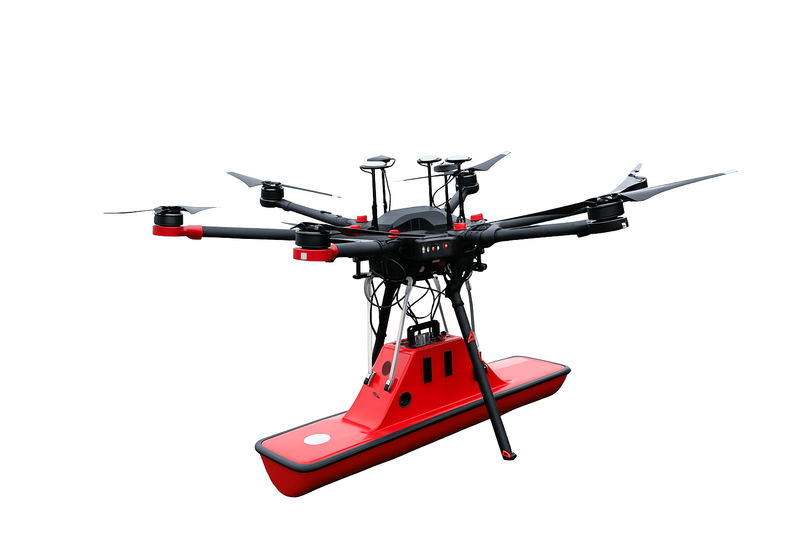

Variante aéroportée :
Alimenté par la batterie principale du drone via la prise d'alimentation standard de la charge utile

Relevés topographiques :
Batterie Li-ion intégrée de 11,1 V / 6,6 Ah (73 Wh)
Durée de fonctionnement : jusqu'à 12 heures

  • Système Cobra Plug-In GPR (contrôleur)
  • Antenne (SE-40 ou SE-70 ou SE-150)
  • tablette durcie
  • Étui de transport robuste
  • Chargeur
  • Logiciel d'acquisition et de post-traitement de données Prism2

Remote Robotic est un revendeur agréé en Amérique du Nord pour SPH Engineering Module Cobra GPR .

Votre achat comprend la garantie constructeur standard complète , et nous proposons également des programmes d'assistance optionnels pour vous aider à protéger votre équipement et à lui assurer des performances optimales.

Apprenez-en davantage sur le programme de soins prolongés

Cobra GPR technical specifications

Nous proposons des formations pour toutes les solutions robotiques

Apprendre encore plus

FAQ Module Cobra GPR

Oui, grâce à sa conception sans fil et à ses options d'antenne, le système prend en charge les configurations aériennes ou aéroportées.

La profondeur dépend fortement de la permittivité du sol (εr), de la fréquence de l'antenne, de l'empilement des antennes et des conditions de levé. La valeur d'environ 120 m correspond à un sol à faible conductivité optimale.

En quoi l'échantillonnage en temps réel m'est-il bénéfique ?
L'architecture RTS permet un taux d'empilement plus élevé et un meilleur rapport signal/bruit que le GPR conventionnel ; une amélioration de 45 dB se traduit par un compromis pénétration/résolution plus profond.
