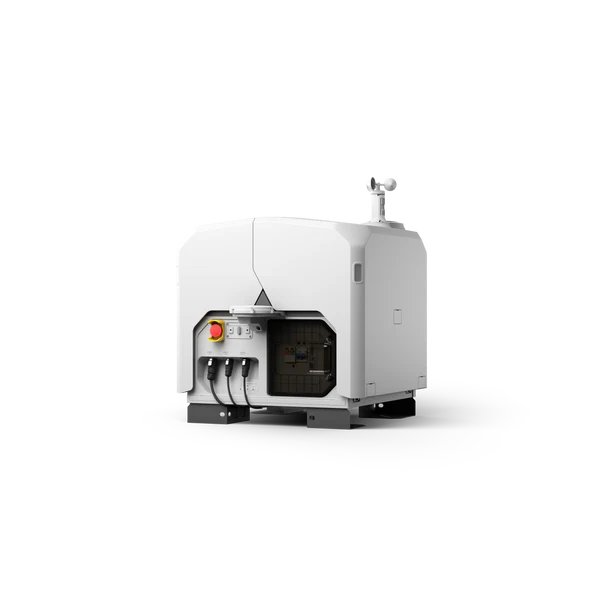

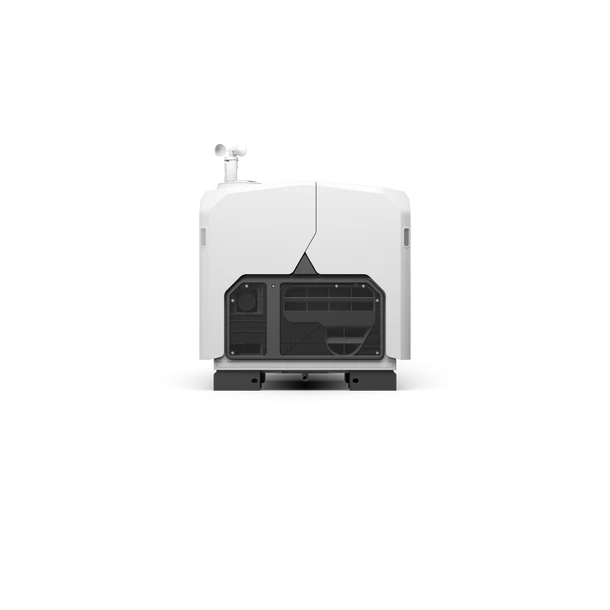

Quai 3

Quai - Général

• Nom du produit

• DJI Dock 3

• Poids total

• 55 kg (sans avion)

  Le poids réel du produit peut varier en raison des différences de matières premières entre les lots et de facteurs externes.

• Dimensions

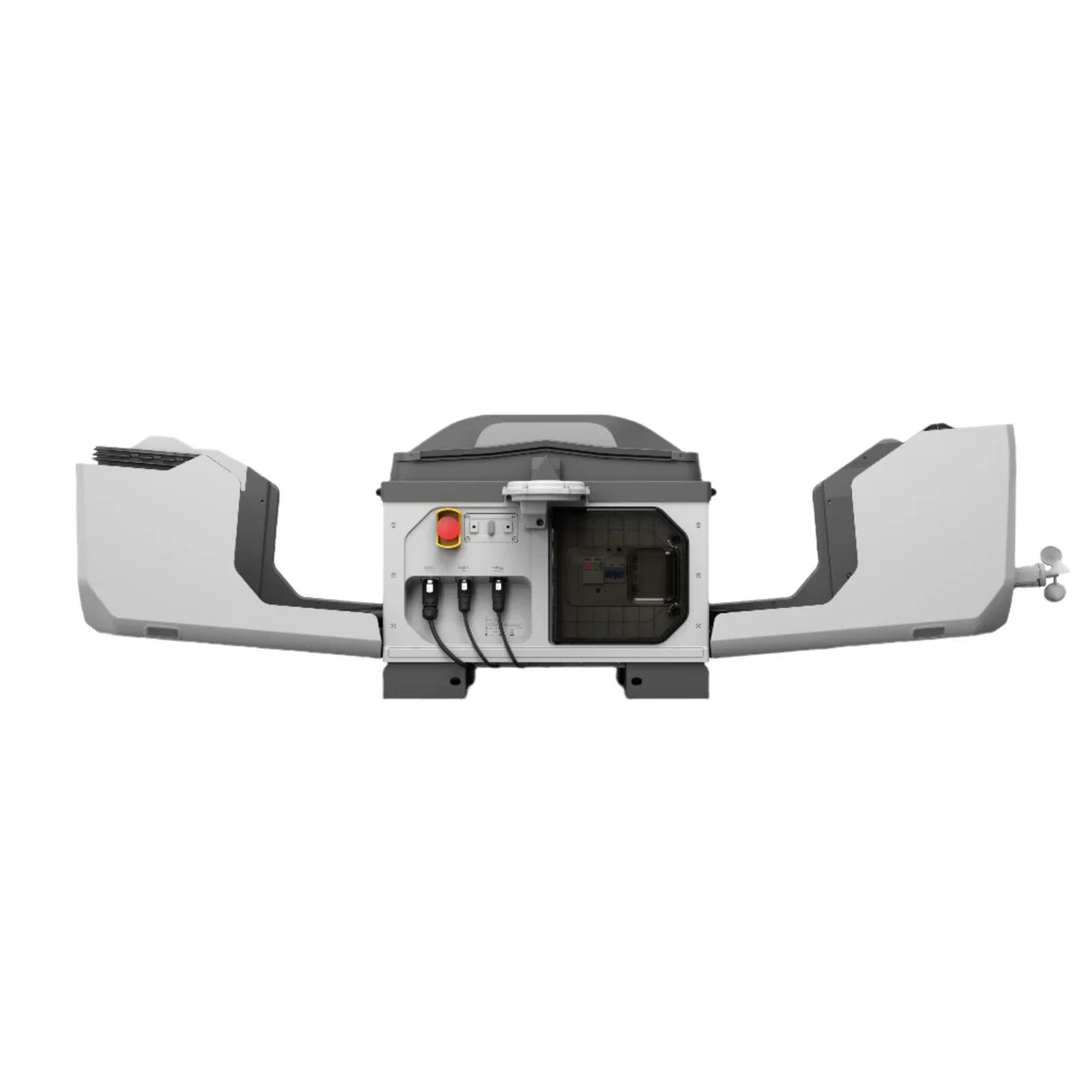

• Couvercle de quai ouvert : 1760×745×485 mm (L×l×H)
  Couvercle de quai fermé : 640×745×770 mm (L×l×H)

  Toutes les données comprennent la largeur du module RTK (160 mm), la hauteur du capteur de vitesse du vent (145 mm) et les supports de base de montage (58 mm).

• Tension d'entrée

• 100-240 V (CA), 50/60 Hz

• Puissance d'entrée

• Max 800 W

• Température de fonctionnement

• -30° à 50° C (-22° à 122° F)

• Indice de protection contre les infiltrations

• IP56

• Nombre de drones pouvant être accueillis

• 1

• Vitesse maximale admissible du vent à l'atterrissage

• 12 m/s

• Altitude maximale d'utilisation

• 4500 m

• Fréquence de réception du satellite de la station de base RTK

• Recevoir simultanément :
  GPS : L1 C/A, L2, L5
  BeiDou : B1l, B2l, B3l, B2a, B2b, B1C
  GLONASS : F1, F2
  Galilée : E1, E5a, E5b, E6
  QZSS : L1, L2, L5

• Précision de positionnement d'une station de base RTK

• Horizontal : 1 cm + 1 ppm (RMS)
  Verticale : 2 cm + 1 ppm (RMS)

Station d'accueil - Performances de charge

• Tension de sortie

• 35 V CC

• Temps de charge

• 27 minutes

  Les données ont été mesurées lors de la charge de l'aéronef (lorsqu'il était éteint) de 15 % à 95 % dans un environnement de 25 °C (77 °F).

Station d'accueil - Transmission vidéo

• Fréquence de fonctionnement

• 2,400-2,4835 GHz
  5,150-5,250 GHz (CE : 5,170-5,250 GHz)
  5,725-5,850 GHz

  Les bandes de fréquences de fonctionnement prises en charge et leur disponibilité varient selon les pays et les régions. Pour plus de détails, veuillez consulter la réglementation locale.

• Antenne

• 9 antennes intégrées, 2T4R, prise en charge de la commutation intelligente

• Puissance de l'émetteur (PIRE)

• 2,4 GHz : < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
  5,2 GHz (CE : 5,170-5,250 GHz) : < 23 dBm (FCC/CE)
  5,8 GHz : < 33 dBm (FCC) ; < 14 dBm (CE) ; < 30 dBm (SRRC)

Quai - Système de climatisation

• Tension de fonctionnement

• 48 V CC

• Type de climatisation

• Climatisation à compresseur

Station d'accueil - Batterie de secours

• Capacité de la batterie

• 12 Ah

• Tension de sortie

• 12 V

• Type de batterie

• Batterie au plomb-acide

• Autonomie de la batterie

• > 4 heures

  Mesuré avec une batterie de secours entièrement chargée dans un environnement à 25 °C (77 °F). Après une coupure de courant, la station d'accueil ne prend plus en charge certaines fonctions telles que la recharge des aéronefs, la climatisation, le chauffage du couvercle et le chauffage de l'anémomètre. Veuillez rétablir le courant rapidement.

Station d'accueil - Accès réseau

• Accès Ethernet

• Port Ethernet adaptatif 10/100/1000 Mbps

• Accès 4G

• Nécessite le dongle cellulaire DJI 2

  Vendu séparément. Ce service n'est pas disponible dans certains pays et régions. Veuillez consulter votre revendeur local pour plus de détails.

Station d'accueil - Capteur

• Capteur de vitesse du vent

• Soutenu

• Capteur de pluie

• Soutenu

• Capteur de température ambiante

• Soutenu

• Capteur d'immersion dans l'eau

• Soutenu

• Capteur de température en cabine

• Soutenu

• Capteur d'humidité en cabine

• Soutenu

Station d'accueil - Caméra de sécurité (externe)

• Résolution

• 1920×1080

• Champ de vision (FOV)

• 151°

• Lumière auxiliaire

• Lumière blanche auxiliaire

Station d'accueil - Caméra de sécurité (interne)

• Résolution

• 1920×1080

• Champ de vision

• 151°

• Lumière auxiliaire

• Lumière blanche auxiliaire

Quai - Protection contre la foudre

• Port d'alimentation secteur

• 20 kA (valeur nominale), conforme aux exigences de niveau de protection des normes EN 61643-11 type 2 et IEC 61643-1 classe II

• Port Ethernet

• 10 kA (Itotal), conforme aux exigences de niveau de protection de catégorie C de la norme EN/IEC 61643-21

Station d'accueil - Logiciels compatibles

• Applications

• Application DJI Enterprise (utilisée avec les téléphones Android pour le déploiement et la mise en service)

• Plateforme cloud

• FlightHub 2
  Version sur site de FlightHub 2
  FlightHub 2 FlightHub Sync
  API DJI Cloud

Station d'accueil - Capacité d'extension

• Informatique de périphérie

• Prend en charge la communication de données avec des commutateurs externes

Avions - Généralités

• Poids

• 1850 g

  Cette valeur inclut le poids de la batterie, des hélices et d'une carte microSD, mais pas celui des charges utiles tierces. Le poids réel peut varier en fonction des lots de matériaux et de facteurs externes.

• Poids maximal au décollage

• 2090 g

• Dimensions

• 377,7×416,2×212,5 mm (L×l×H, sans hélices)

• Empattement

• Empattement diagonal : 498,5 mm
  Empattement gauche-droite du moteur avant : 383,0 mm
  Empattement gauche-droite du moteur arrière : 343,0 mm
  Empattement avant-arrière : 341,6 mm

• Vitesse d'ascension maximale

• 6 m/s (Mode normal)
  10 m/s (mode Sport)

• Vitesse de descente maximale

• 6 m/s (Mode normal)
  8 m/s (mode Sport)

• Vitesse horizontale maximale (au niveau de la mer, sans vent)

• Mode normal, avec détection d'obstacles activée : 15 m/s en vol avant, 12 m/s en vol arrière, 10 m/s en vol latéral
  Mode Sport : 21 m/s en vol avant, 19 m/s en vol arrière, 15 m/s en vol latéral

  Lorsqu'il est utilisé avec la station d'accueil DJI, seul le mode Normal est pris en charge.

• Résistance maximale au vent

• En fonctionnement : 12 m/s
  Au décollage/à l'atterrissage : 12 m/s

• Altitude maximale de décollage

• 6500 m

• Durée de vol maximale

• 54 minutes

  Mesuré dans un environnement de test contrôlé. Les conditions de test spécifiques sont les suivantes : vol vers l’avant à vitesse constante de 12 m/s dans un laboratoire sans vent, à 20 mètres d’altitude, en mode photo (sans prise de photos en vol), avec l’évitement d’obstacles désactivé, et de 100 % à 0 % de batterie. Les résultats peuvent varier en fonction de l’environnement, de l’utilisation réelle et de la version du micrologiciel.

• Durée maximale de vol stationnaire

• 47 minutes

  Mesures effectuées avec les drones DJI Matrice 4D Series en vol stationnaire par temps calme à 20 mètres d'altitude et avec un niveau de batterie allant de 100 % à 0 %. Les résultats peuvent varier en fonction de l'environnement, de l'utilisation réelle et de la version du micrologiciel.

• Rayon d'action maximal

• 10 km

  Mesuré dans un environnement à environ 25 °C (77 °F), avec un niveau de batterie de sécurité de 15 %, sans vent, à une vitesse de vol aller-retour d'environ 15 m/s et pendant 18 minutes en vol stationnaire. Les résultats peuvent varier en fonction de l'environnement, de l'utilisation réelle et de la version du micrologiciel.

• Distance de vol maximale

• 43 km

  Mesures effectuées avec un drone Matrice 4D/4TD volant à une vitesse constante de 16 m/s par temps calme, à 20 mètres d'altitude, et avec une batterie chargée à 0 % (de 100 % à 0 %). Les résultats peuvent varier en fonction de l'environnement, de l'utilisation et de la version du micrologiciel.

• Angle de tangage maximal

• 25° (Mode normal)
  30° (Mode Sport)

• Vitesse angulaire maximale

• 200°/s

• Système mondial de navigation par satellite

• GPS + BeiDou + Galileo + QZSS + GLONASS (QZSS et GLONASS ne sont pris en charge que lorsque le module RTK est activé.)

• Plage de précision en vol stationnaire (sans vent ou avec une légère brise)

• Verticale:
  ±0,1 m (avec positionnement visuel)
  ±0,5 m (avec positionnement GNSS)
  ±0,1 m (avec positionnement RTK)

  Horizontal:
  ±0,3 m (avec positionnement visuel)
  ±0,5 m (avec positionnement GNSS)
  ±0,1 m (avec positionnement RTK)

• Température de fonctionnement

• -20° à 50° C (-4° à 122° F)

• Indice de protection contre les infiltrations

• IP55

• Modèle de moteur

• 2611

• Modèle d'hélice

• hélices antigivrage pliables et silencieuses 1364F

• Module RTK

• Intégré à bord de l'avion

• Balise

• Intégré à bord de l'aéronef

• Corps de quai x1
• Anémomètre x1
• Module RTK x 1
• Boulon d'expansion x1
• Connecteur de câble Ethernet x1
• Connecteur de câble d'alimentation x1
• Embout de fil x1
• Vis et outils
• Câble USB-C vers USB-C x1
