SENSYS MagDrone R3

Contact us for best pricing
Contact us for best pricing

Programme de validation de concept

Remote Robotic aide les équipes des entreprises et du secteur public à valider des solutions robotiques avancées — drones, UGV, ROV, systèmes d'amarrage et capteurs — grâce à un programme pratique de preuve de concept (POC).

Conçu pour les services publics, la sécurité publique, les mines, l'énergie et les grandes organisations industrielles qui ont besoin de clarté, de retour sur investissement et de certitude opérationnelle avant d'investir.

Apprenez-en davantage et postulez

Consommation électrique : 500 mA
Plage de mesure : ± 75 000 nT
Drone avec une capacité de charge utile ≥ 1 kg
Poids (sans / avec batterie) : 690 g / 820 g
Température de fonctionnement : −20 °C à +50 °C
Capteur à fluxgate FGM3D/75

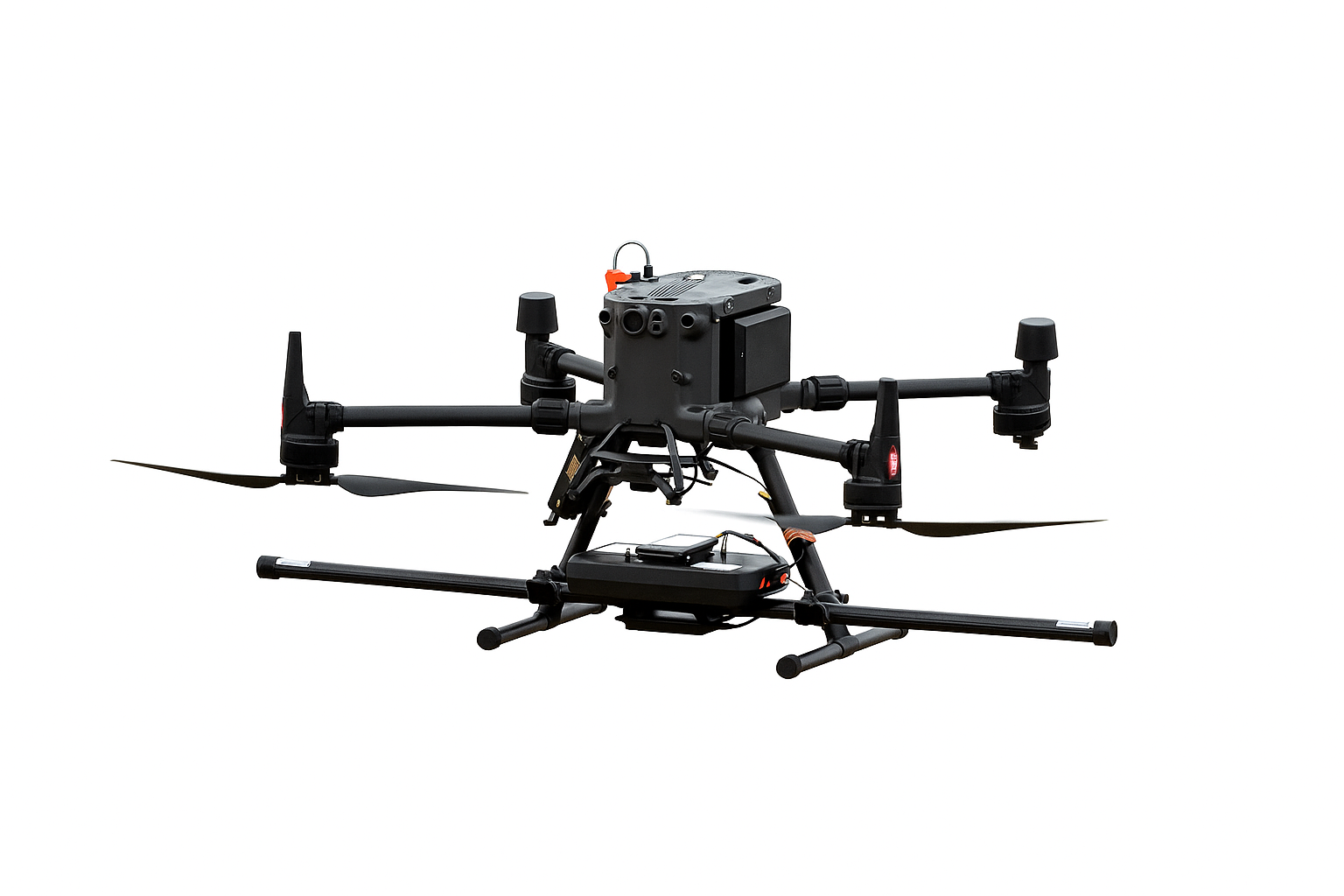

Le SENSYS MagDrone R3 est un kit de levés magnétométriques ultra-portable embarqué sur drone, conçu pour réaliser des cartographies magnétiques aériennes de haute précision. Doté de deux capteurs fluxgate triaxiaux, d'un GPS intégré, d'un enregistreur de données et d'une batterie lithium-ion, le MagDrone R3 est optimisé pour les drones avec une charge utile minimale de seulement 1 kg .

Que ce soit pour la détection de munitions non explosées, la cartographie d'infrastructures enfouies, des prospections archéologiques ou l'exploration de gisements miniers, le MagDrone R3 permet une couverture rapide des zones tout en préservant la sensibilité du capteur. Sa fréquence d'échantillonnage de 200 Hz (ou plus) permet un montage à proximité des moteurs et du train d'atterrissage du drone, tout en filtrant les interférences provenant de l'appareil.

Compact, robuste et prêt à voler, le MagDrone R3 fournit des données magnétiques fiables dans des environnements difficiles, des zones inondées aux sites miniers, en montant simplement la barre de capteurs sur le châssis du drone et en lançant l'enregistrement.

Données techniques générales

  • Alimentation électrique :11,1 V ; accumulateur Li-ion de 1 950 mAh
  • Température de fonctionnement :−20 °C à +50 °C
  • Poids (sans / avec batterie) :690 g / 820 g
  • Consommation électrique totale :500 mA
  • Dimensions du tube capteur (L × P × H) :1 070 × 22 mm

Capteur à fluxgate FGM3D/75

  • Nombre et orientation des capteurs :2 pièces, disposées horizontalement et parallèlement
  • Plage de mesure spécifiée :± 75 000 nT(Autres gammes disponibles sur demande)
  • Nombre d'axes de capteurs :3
  • Distance entre les centres des capteurs :1 000 mm
  • Niveau sonore à 1 Hz [pT / (Hz)] :Capteur M1 = 50 pT(en raison de sa proximité avec la carte électronique)Capteur M2 = 30 pT

Enregistreur de données

  • Consommation électrique :50 mA
  • Entrée du capteur :Câblage interne
  • Interface utilisateur :Bouton Marche/Arrêt + Démarrage/Arrêt ; voyant d’état
  • Mode d'enquête :L'enregistrement démarre et s'arrête par simple pression d'un bouton.
  • Taux d'échantillonnage :250 Hz(Tarifs plus élevés disponibles sur demande)
  • Affichage des données en direct :2 Hz (via Bluetooth)
  • Mémoire interne :8 Go
  • Dimensions de l'enregistreur de données (L × P × H) :230 × 128 × 43 / 73 mm

Traitement des données et logiciels

  • Fonctions de traitement :Filtrage des données brutes, détection de la trajectoire et du sens de vol, compensation du bruit, référencement MagBase, exportation, prévisualisation
  • Outil de données MagDrone (inclus) :Interprétation des données, visualisation et calcul d'objets
  • Logiciels pris en charge :Logiciel MAGNETO®
  • Sortie en direct :via Bluetooth

Tube capteur MagDrone R3 avec 2 capteurs fluxgate triaxiaux

Enregistreur de données avec mémoire SD interne

Bloc-batterie rechargeable Li-ion 11,1 V

Matériel de montage (support, vis)

Câble USB pour le téléchargement des données

Étui de transport robuste

Guide de démarrage rapide et documentation

Remote Robotic est un revendeur agréé en Amérique du Nord pour SPH Engineering SENSYS MagDrone R3 .

Votre achat comprend la garantie constructeur standard complète , et nous proposons également des programmes d'assistance optionnels pour vous aider à protéger votre équipement et à lui assurer des performances optimales.

Apprenez-en davantage sur le programme de soins prolongés

Sensys MagDrone R3 data sheet

Nous proposons des formations pour toutes les solutions robotiques

Apprendre encore plus

FAQ SENSYS MagDrone R3

Il vous faudra un drone capable d'emporter au moins 1 kg de charge utile. Le MagDrone R3 est conçu pour fonctionner sur des drones de levés topographiques de petite et moyenne taille, offrant une autonomie de vol prolongée et une interférence minimale avec les autres aéronefs grâce à sa conception compacte.

Le MagDrone R3 a été utilisé à très basse altitude (quelques dizaines de centimètres seulement au-dessus de la surface) pour la recherche d'objets ferreux compacts tels que des grenades ou des douilles enfouies. Son fonctionnement est optimisé pour les environnements à faible dégagement grâce à sa fréquence d'échantillonnage supérieure à 200 Hz et à sa configuration à double capteur.

Le kit est compatible avec MagDrone DataTool, qui permet de télécharger, prévisualiser, filtrer et exporter les données brutes. Une analyse plus poussée peut être effectuée à l'aide de logiciels tels que MAGNETO®, des outils SIG ou MATLAB pour un traitement personnalisé.
