SENSYS MagDrone R4

Contact us for best pricing
Contact us for best pricing

Programme de validation de concept

Remote Robotic aide les équipes des entreprises et du secteur public à valider des solutions robotiques avancées — drones, UGV, ROV, systèmes d'amarrage et capteurs — grâce à un programme pratique de preuve de concept (POC).

Conçu pour les services publics, la sécurité publique, les mines, l'énergie et les grandes organisations industrielles qui ont besoin de clarté, de retour sur investissement et de certitude opérationnelle avant d'investir.

Apprenez-en davantage et postulez

Compatible avec Matrice 300/350
Plage de mesure : ± 75 000 nT
Consommation électrique : 10 W
Poids : 1 400 g
Température de fonctionnement : −20 °C à +50 °C
Capteur à fluxgate FGM3D/75

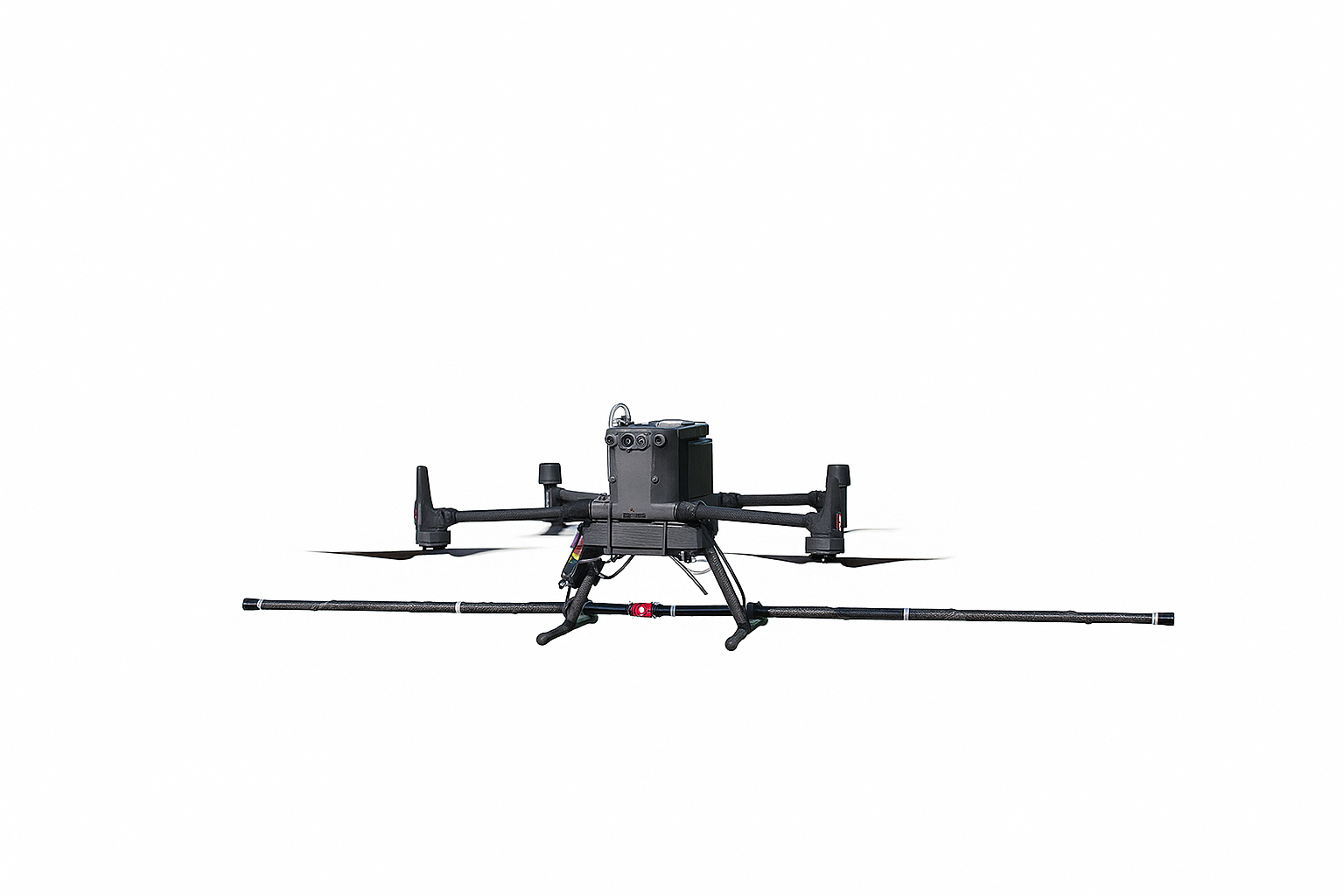

Le SENSYS MagDrone R4 est un kit de magnétomètre aéroporté haute résolution conçu pour les levés par drone professionnels, notamment pour la détection de munitions non explosées, l'archéologie, l'exploration minière et la cartographie des infrastructures enterrées. Doté de cinq capteurs triaxiaux à fluxgate et d'une conception compacte compatible avec tout drone d'une charge utile supérieure à 2 kg, le MagDrone R4 fournit des données de champ magnétique détaillées avec une résolution spatiale exceptionnelle.

Avec une fréquence d'échantillonnage de 200 Hz et une mémoire interne de 8 Go, il permet une acquisition de données efficace et sans véhicule terrestre sur des terrains difficiles, couvrant jusqu'à 3 à 4 hectares par heure lorsqu'il vole à une altitude d'environ 50 cm sur une largeur de 2,5 m.

Pour les opérateurs de drones à la recherche d'une solution de magnétomètre prête à l'emploi, le MagDrone R4 se distingue par sa portabilité, sa conception adaptée au terrain et son intégration dans le flux de travail des drones.

Données techniques générales

  • Alimentation électrique :12–32 V CC
  • Température de fonctionnement :−20 °C à +50 °C
  • Poids:1 400 g
  • Consommation électrique totale :10 W
  • Dimensions du tube capteur (L × D) :2 074 × 29 mm

Capteur à fluxgate FGM3D/75

  • Nombre et orientation des capteurs :5 capteurs, disposés horizontalement et parallèlement
  • Plage de mesure spécifiée :± 75 000 nT(Autres gammes disponibles sur demande)
  • Nombre d'axes de capteurs :3
  • Distance entre les capteurs :500 mm
  • Niveau sonore à 1 Hz [pT / (Hz)] :10 pT ≤ tous les capteurs (M1–M5) ≤ 20 pT

Enregistreur de données

  • Consommation électrique :50 mA
  • Entrée du capteur :Câble de capteur câblé de 50 cm
  • Interface utilisateur :Bouton Marche/Arrêt ; serveur web intégré
  • Mode d'enquête :Enregistrement continu en vol
  • Taux d'échantillonnage :200 – 1 000 Hz
  • Mémoire interne :32 Go(environ 500 heures d'enregistrement à 200 Hz)
  • Dimensions de l'enregistreur de données (L × P × H) :264,5 × 104,5 × 80 mm

Traitement des données et logiciels

  • Outil de données MagDrone (inclus) :Filtrage des données brutes, détection de la trajectoire et de la direction de vol, compensation du bruit, référencement MagBase ou GPS, exportation et prévisualisation
  • Logiciel MAGNETO® :Interprétation des données, visualisation et calcul d'objets
  • Sortie en direct :via interface Ethernet

Module GPS

  • Support EMLID M2 / RS2 :Interface pour GPS RTK multibande EMLID M2
  • Accessoire optionnel :Compatible avec la station de base EMLID RS2
  • Magnétomètre MagDrone R4 avec 5 capteurs magnétiques triaxiaux à fluxgate, barre de capteurs et enregistreur de données
  • Logiciel MagDrone Data Tool
  • Câble d'alimentation MagDrone R4 (prise XT30 pourSkyHub)
  • Câble USB pour connecter le MagDrone R4 à un ordinateur Windows
  • Câble pour connecter le MagDrone R4 à l'interface de sortie GPS de
  • Supports pour drone DJI M350/M300 RTK
  • Manuel
  • étui rigide de transport

Remote Robotic est un revendeur agréé en Amérique du Nord pour SPH Engineering SENSYS MagDrone R4 .

Votre achat comprend la garantie constructeur standard complète , et nous proposons également des programmes d'assistance optionnels pour vous aider à protéger votre équipement et à lui assurer des performances optimales.

Apprenez-en davantage sur le programme de soins prolongés

MagDrone R4 spec sheet

Nous proposons des formations pour toutes les solutions robotiques

Apprendre encore plus

FAQ SENSYS MagDrone R4

Le MagDrone R4 est conçu pour être monté sur des plateformes de drones professionnels d'une capacité d'emport d'au moins 2 kg (généralement les DJI M300 RTK / M350 RTK). Pour des résultats de levé optimaux, assurez-vous que votre drone est équipé des fonctions de suivi de terrain et de vol à basse altitude.

Pour une sensibilité maximale dans la détection de petits objets ferreux (tels que des munitions non explosées ou des artefacts), une altitude de vol d'environ 0,5 mètre au-dessus du sol est recommandée. L'échantillonnage à 200 Hz et le réseau multi-capteurs du système filtrent les bruits parasites du drone, même lorsqu'il est monté à proximité du train d'atterrissage.

Utilisez l'outil MagDrone DataTool fourni pour visualiser, filtrer, découper et exporter les données magnétiques brutes. Pour des analyses avancées, telles que l'isolation de cibles et la cartographie géospatiale, la suite logicielle MAGNETO® de SENSYS est compatible.
