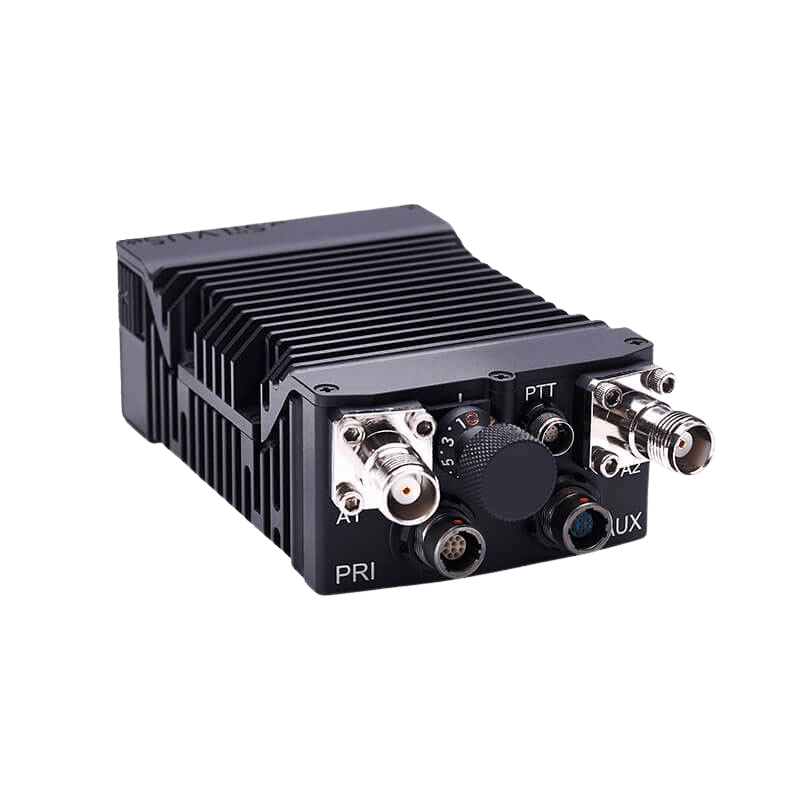

StreamCaster 4200

Spécifications du StreamCaster 4200E+

Général

• Température de fonctionnement :-40°C à +85°C
• Indice de protection IP :IP68 (submersible jusqu'à 20 m pendant 30 minutes)
• Dimensions:101,6 × 66,8 × 38,35 mm (sans connecteurs RF)
• Poids:425 g
• Matériel:aluminium anodisé noir
• Numéros de modèle :SC4210, SC4240, SC42A0

Forme d'onde et performances radio

• Forme d'onde :MIMO en réseau mobile (MN-MIMO)
• Chiffrement :DES56 (standard), AES256 (en option), FIPS 140-3 niveau 2
• Débit de données :Jusqu'à 100 Mbps (adaptatif)
• Techniques MIMO :Multiplexage spatial, codage spatio-temporel, formation de faisceaux propres TX/RX
• Voix Push-to-Talk :Codecs G.711, G.722 et Opus ; connexion RoIP ; double bouton PTT
• Latence:7 ms en moyenne (bande passante de 20 MHz)
• Sensibilité:-99 dBm à 5 MHz -105 dBm à 1,25 MHz (en option)

Puissance d'émission

• Puissance d'émission native :1 mW (tous modèles)
• Puissance d'émission effective avec formation de faisceaux :SC4210 : jusqu’à 2 W ; SC4240 : jusqu’à 8 W ; SC42A0 : jusqu’à 20 W
• Niveaux TX réglables :SC4210 : jusqu’à 1 W ; SC4240 : jusqu’à 4 W ; SC42A0 : jusqu’à 10 W

Bandes de fréquences et largeur de bande

• Gamme de fréquences :300 MHz à 6 GHz (variable selon la configuration)
• Bande passante des canaux :20 / 10 / 5 MHz (2,5 / 1,25 MHz en option)
• Évolutivité du réseau :Prend en charge plus de 550 nœuds
• Diagnostic :Surveillance de la température et de la tension, enregistrement des statistiques

Pouvoir

• Tension d'entrée :9–20 V CC
• Consommation électrique :5 à 16 W à une puissance d'émission de 1 W ; 5 à 24 W à une puissance d'émission de 4 W ; 5 à 48 W à une puissance d'émission de 10 W.
• Autonomie de la batterie :Jusqu'à 12 heures (batterie 6,8 Ah)

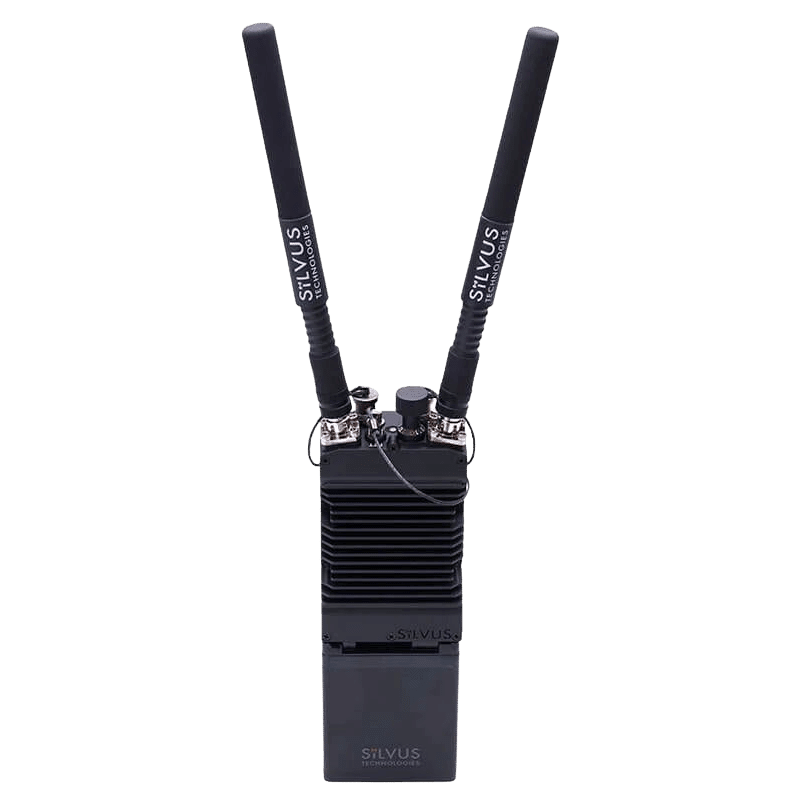

• Options d'alimentation :Connexion de la batterie par verrouillage par rotation (BB) ou connexion du panneau avant (EB)

Interfaces

Interfaces RF

• RF primaire : 2 × TNC (f)
• RF auxiliaire : type N (f) en option

E/S et commandes

• Push-to-Talk : connecteur push/pull robuste
• Indicateur d'état : LED tricolore
• Interface de contrôle : commutateur multiposition (13 préréglages + réinitialisation cryptographique)
• Gestion : Gestionnaire de réseau StreamScape basé sur le Web

Ports de données

• Principal : 1 × Ethernet, 1 × RS232, entrée CC (EB uniquement)
• Ports auxiliaires : 1 port hôte USB 2.0, 1 port OTG USB 2.0

Dominance spectrale 2.0

Inclut des fonctionnalités avancées de protection contre les menaces, notamment LPI/LPD, anti-brouillage :

• Analyseur de spectre MANET (MAN-SA)
• Contrôle de l'alimentation MANET (MAN-PC)*
• Annulation des interférences MANET (MAN-IC)*
• Évitement des interférences MANET (MAN-IA)
• Forme d'onde protégée MANET (MAN-PW)*
• Réveil sans fil
• Capacité de liaison à double fréquence

*Les fonctionnalités marquées d'un * sont soumises à la réglementation ITAR.

Options de bande de fréquence

(Toutes les bandes sont exprimées en MHz ; configurations bi-bandes disponibles.)

UHF

• Code 206 : 2025–2110

900 MHz ISM

• Code 225 : 2200–2300

Bande L

• Code 235 : 2200–2500

Bande S / 2,4 GHz ISM

• Code 245 : 2400–2500

Bande C

• Code 467 : 4400–4940
• Code 470 : 4400–5000
• Code 485 : 4700–5000

Sécurité publique / ISM 5 GHz

• Code 512 : 4940–5300
• Code 520 : 5150–5250
• Code 580 : 5725–5875

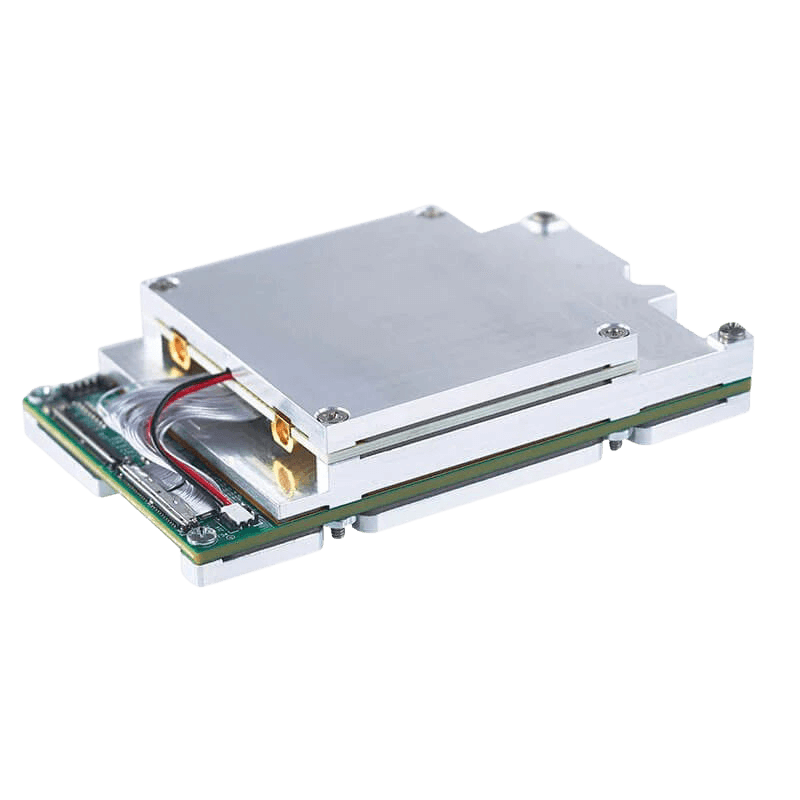

• 1 module StreamCaster 4200
