Zond Aero 500 NG

  • GPR
  • Radar
Contact us for pricing
Contact us for pricing

Programme de validation de concept

Remote Robotic aide les équipes des entreprises et du secteur public à valider des solutions robotiques avancées — drones, UGV, ROV, systèmes d'amarrage et capteurs — grâce à un programme pratique de preuve de concept (POC).

Conçu pour les services publics, la sécurité publique, les mines, l'énergie et les grandes organisations industrielles qui ont besoin de clarté, de retour sur investissement et de certitude opérationnelle avant d'investir.

Apprenez-en davantage et postulez

GPR aéroporté ou terrestre
Mode RTS à empilement élevé
Bande passante de fonctionnement (200-900 MHz à –12 dB)
Fréquence centrale de 500 MHz
Configuration aéroportée légère (~2,1 kg)
Compatible avec Matrice 300/350 et Terrestrial
`

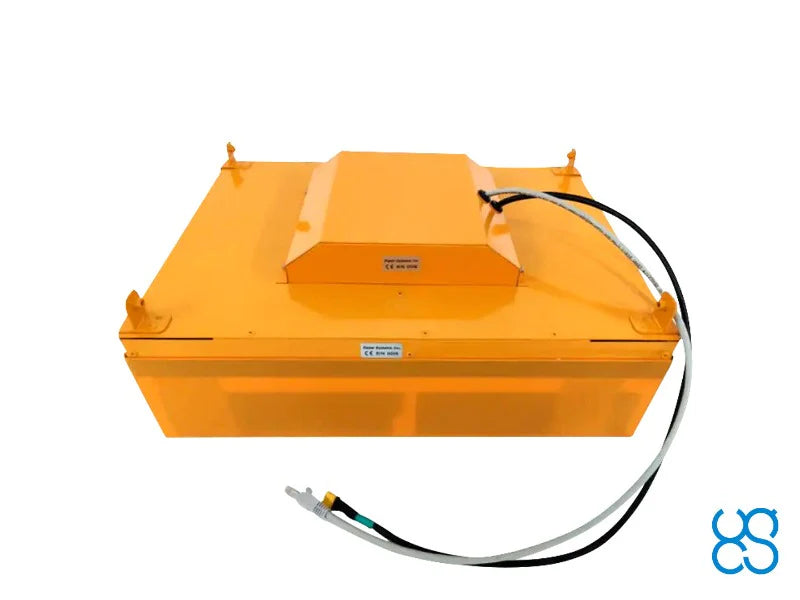

Le Zond Aero 500 est un système géoradar (GPR) léger et performant, conçu pour les levés topographiques aériens et terrestres. Doté d'une antenne blindée de 500 MHz et de la technologie d'échantillonnage en temps réel (RTS), il fournit des images fiables du sous-sol pour la détection de réseaux, l'archéologie, la construction et les applications de cartographie et d'environnement.

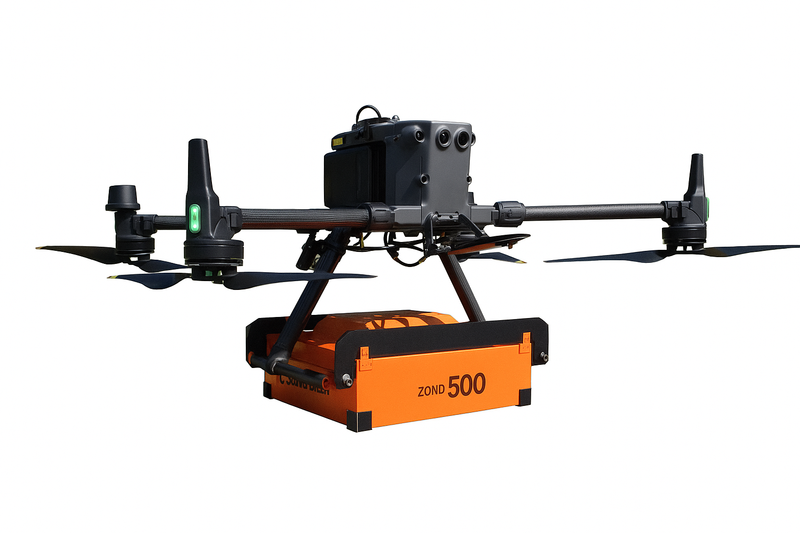

Conçu pour un déploiement rapide sur des plateformes de drones telles que le DJI M300/M350 RTK (ce modèle n'est pas compatible avec le Matrice 400, veuillez consulter le modèle Aero 600), ou pour la numérisation au sol, le Zond Aero 500 offre polyvalence et facilité d'utilisation aux équipes sur le terrain.

Spécifications techniques

Taper

Monocanal avec antenne blindée

Fréquence centrale

500 MHz

Bande passante opérationnelle

200-900 MHz (-12 dB)

Échantillonnage

Échantillonnage en temps réel (RTS) avec empilement matériel élevé

Échantillons par analyse

sélectionnable
256 / 512 / 1024 / 2048 / 4096 / 8192

Fréquence d'échantillonnage

jusqu'à 1 280 000 échantillons/seconde
(dépend de l'empilement du matériel)

Vitesse de numérisation

jusqu'à 2 500 scans/s
(dépend de l'empilement du matériel)

Exemple de sortie

données brutes numériques 32 bits

Plage de temps par échantillon

sélectionnable
71 ps / 125 ps / 179 ps / 250 ps / 500 ps / 625 ps / 714 ps / 1 ns

Profondeur

Portée jusqu'à 4 mètres en sol normal moyen avec une plage de temps de 100 ns

Données

Format de données géophysiques standard SEGY (.sgy)
avec géolocalisation des traces

Environnement

Température

température interne de -20°C à 60°C

Humidité

96 % sans condensation

Protection contre les infiltrations

Boîtier de protection IP68 (utilisé pour le transport et les relevés topographiques)
IP52 en version aéroportée

Mécanique

Dimensions (L x l x H)

41 x 31 x 16 cm - configuration aéroportée
52 x 43 x 21 cm - dans un étui de protection

Peser

2,1 kg - configuration aéroportée sans kit de montage pour drone
7,1 kg - dans un étui de protection

Batterie

variante aéroportée

La batterie principale du drone alimente le GPR via la prise d'alimentation standard du drone prévue pour la charge utile.

relevés de terrain

La batterie est intégrée dans un boîtier de protection, autonomie jusqu'à 12 heures, 99 Wh Li-Ion

Informations de livraison

Dimensions (L x l x H)

71 x 45 x 28 cm - carton pour la livraison

Poids

10,0 kg - en carton pour la livraison

Code SH

Code SH : 90158020 (instrument météorologique, hydrologique et géophysique)

  • Système GPR Zond Aero 500 NG avec antenne à fréquence centrale de 500 MHz
  • Logiciel d'acquisition et de traitement de données Prism 2
  • Étui de protection (également utilisé pour les relevés topographiques)
  • Batterie Li-Ion de 99 Wh intégrée au boîtier (utilisée uniquement pour les relevés topographiques)
  • Routeur Wi-Fi intégré au boîtier (utilisé uniquement pour les relevés topographiques)
  • Chargeur
  • Câble de remorquage pour levés terrestres
  • Kit de montage pour fixer le système GPR au drone DJI M300/M350 RTK ; des supports pour d’autres types de drones peuvent être fournis sur demande.

Remote Robotic est un revendeur agréé en Amérique du Nord pour SPH Engineering Zond Aero 500 NG .

Votre achat comprend la garantie constructeur standard complète , et nous proposons également des programmes d'assistance optionnels pour vous aider à protéger votre équipement et à lui assurer des performances optimales.

Apprenez-en davantage sur le programme de soins prolongés

Zond Aero 500 spec sheet

Nous proposons des formations pour toutes les solutions robotiques

Apprendre encore plus

FAQ Zond Aero 500 NG

Oui, il est spécifiquement conçu pour l'intégration de drones, notamment la série DJI M300/M350 RTK, avec un kit de montage fourni.

La profondeur dépend de l'application et du sol, mais le fabricant cite jusqu'à environ 4 m dans un sol moyen en utilisant une plage de temps de 100 ns.

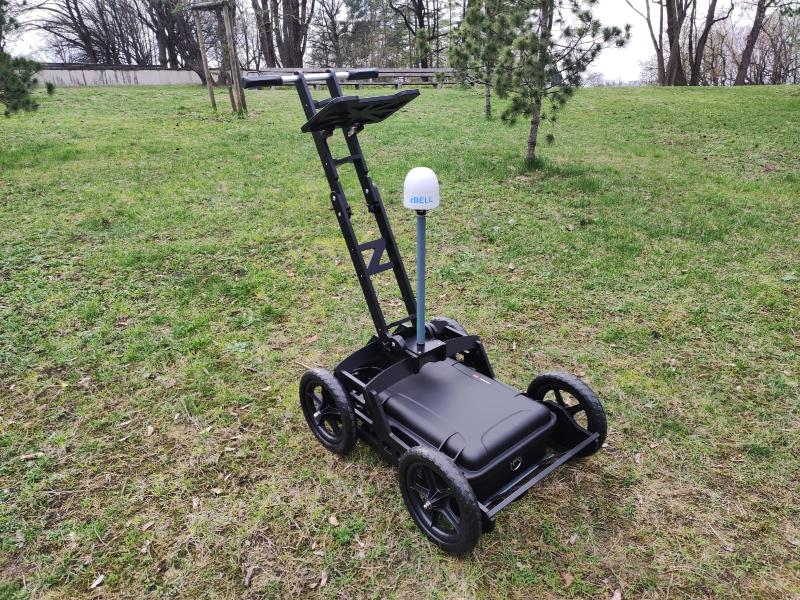

Oui, il peut être utilisé en mode terrestre grâce à son boîtier de protection avec batterie intégrée et Wi-Fi, permettant un déploiement terrestre.
